Cách đọc các thông số dây cáp điện Cadisun nhanh chóng và chính xác

Ngày 04/03/2025

Xã hội ngày càng phát triển, các công trình lớn, chung cư, tòa nhà ngày càng xuất hiện nhiều. Song hành với đó là sự phát triển của hệ thống điện công trình ngày càng đa dạng, tiện lợi, thẩm mỹ, tối giản và yêu cầu sự hiểu biết cơ bản về nó để nâng cấp bất kỳ không gian nào trở nên tinh tế và gọn gàng.

Hiện nay có nhiều loại dây cáp điện và nhiều hãng sản xuất khác nhau, đây là kiến thức được rất nhiều người làm trong lĩnh vực điện cũng như ngoài lĩnh vực rất quan tâm. Bởi mỗi loại dây cáp sẽ có thông số khác nhau, từ đó cách đọc cũng khác nhau. Bài viết này, Thiết Bị Điện Hồng Anh sẽ hướng dẫn các bạn cách đọc thông số trên dây cáp điện thông dụng trên thị trường cáp điện công trình.

Để dễ dàng đọc hiểu và nhận biết các loại dây cáp điện, chúng ta cần biết một số các kí hiệu phổ biến trên các loại dây cáp điện.

Một số kí hiệu cơ bản trên dây cáp điện

  • Cu: lõi dây điện, cáp điện bằng đồng
  • Al: lõi nhôm
  • XLPE: lớp cách điện giữa các pha của dây điện, cáp điện
  • DATA: Giáp bảo vệ gồm các lớp băng nhôm
  • DSTA: Giáp bảo vệ gồm các lớp băng thép.
  • Mica: lớp chống cháy
  • Sb: lớp lưới đồng chống nhiễu cho cáp tín hiệu
  • E: tiếp địa

Một số các ký hiệu khác.

  • 0.6/1kV: Chính là cấp điện áp của cáp (theo IEC là Uo/U (Um)). Trong đó:
  • Uo: Điện áp định mức ở mức 50Hz. Mức điện áp giữa dây dẫn của cáp với mặt đất. Hoặc với lớp bọc kim loại tối đa mà cáp có thể chịu được.
  • U: Điện áp định mức ở mức 50Hz giữa điện áp pha mà cáp có thể chịu được.
  • Um: Mức điện áp tối đa mà cáp có thể chịu được.
  • 3Cx50 + 1Cx25: Hệ thống dây 4 lõi 3 pha. Tạo đây có 3 dây pha có tiết diện là 50mm2, 1 dây trung tính có tiết diện 25mm2.

Cách đọc ký hiệu trên dây cáp CADISUN.

CADISUN là một trong những thương hiệu dây cáp điện lớn nhất Việt Nam với 3 nhà máy lớn và 6 chi nhánh trải dài khắp đất nước. Dây cáp điện CADISUN đang dần khẳng định vị thế hàng đầu với chất lượng đảm bảo và tính ứng dụng cao cho mọi công trình xây dựng. Là nhà phân phối trực tiếp của thương hiệu CADISUN, Công ty Thiết Bị Điện Hồng Anh hân hạnh được chia sẻ các thông tin phổ biến và dễ hiểu về dây cáp điện CADISUN.

Cách đọc ký hiệu trên cáp CADISUN.

  • Cáp treo CADISUN: CXV_Cu/XLPE/PVC_ Cáp đồng bọc cách điện XLPE, bọc vỏ PVC, Điện áp: 0.6/1kV
    • CXV 1x300_Cu/XLPE/PVC 1x300mm2: Cáp đồng 1 ruột, mặt cắt danh định 300 mm2
    • CXV 2x10_Cu/XLPE/PVC 2x10mm2: Cáp đồng 2 ruột, mặt cắt danh định 10 mm2
    • CXV 3×50+2x35_Cu/XLPE/PVC 3×50+2x35mm2: Cáp đồng 5 ruột, trong đó có 2 lõi trung tính nhỏ hơn, mặt cắt danh định lần lượt là 50mm2 và 35 mm2.

  • Cáp ngầm CADISUN: DSTA_Cu/XLPE/PVC/DSTA/PVC_ Cáp ngầm bọc cách điện XLPE, bọc vỏ PVC, Điện áp: 0.6/1kV.
    • DATA 1x95_Cu/XLPE/PVC/DATA/PVC 1x95mm2: Cáp ngầm 1 ruột bọc cách điện XLPE, bọc vỏ PVC, mặt cắt danh định 95mm2
    • DSTA 2x6_Cu/XLPE/PVC/DATA/PVC 2x6mm2: Cáp ngầm 2 ruột bọc cách điện XLPE, bọc vỏ PVC, mặt cắt danh định 6mm2
    • DSTA 3×95+2x70_Cu/XLPE/PVC/DATA/PVC 3×95+2x70mm2: Cáp đồng 5 ruột, trong đó có 2 lõi trung tính nhỏ hơn, mặt cắt danh định lần lượt là 95mm2 và 70mm2.
  • Cáp chậm cháy CADISUN: FSN_Cu/XLPE/Fr-PVC_ Cáp chậm cháy bọc cách điện XLPE, bọc vỏ PVC, Điện áp: 0.6/1kV.
    • FSN-CXV 2x16_Cu/XLPE/Fr-PVC 2x16mm2: Cáp chậm cháy 2 ruột đồng, bọc cách điện XLPE, bọc vỏ PVC, mặt cắt danh định 16mm2.
    • FSN-CXV 3×120+1x70_Cu/XLPE/Fr-PVC 3×120+1x70mm2: Cáp đồng 4 ruột, trong đó có 1 lõi trung tính nhỏ hơn, mặt cắt danh định lần lượt là 120mm2 và 70mm2.
  • Cáp chống cháy CADISUN: FRN, Điện áp: 0.6/1kV.
    • FRN-CV 1x25_Cu/Mica/Fr-PVC 1x25mm2_Cáp đồng chống cháy 1 ruột, không giáp, bọc cách điện PVC, mặt cắt danh định 25mm2.
    • FRN-CXV 1x25_Cu/Mica/XLPE/Fr-PVC 1x25mm2_Cáp đồng chống cháy 1 ruột, bọc cách điện XLPE, bọc cách điện PVC, mặt cắt danh định 25mm2.
    • CNR 1x35_Cu/NR 1x35mm2_Cáp hàn 1 ruột, mặt cắt danh định 35mm2.
    • CRR 1×4.0_Cu/NR/NR 1×4.0mm2 _Cáp cao su 1 ruột, mặt cắt danh định 4mm2.
    • CRR 3×10+1x6_Cu/NR/NR 3×10+1x6mm2 _Cáp cao su 4 ruột, trong đó có 1 lõi trung tính nhỏ hơn, mặt cắt danh định lần lượt là 10mm2 và 6mm2.
    • DVV 6×2.5_Cu/PVC/PVC 6×2.5mm2_ Cáp điều khiển không lưới chống nhiễu gồm 6 ruột, mặt cắt danh định 2.5mm2.
    • DVV/SB 6×2.5_Cu/PVC/SB/PVC 6×2.5mm2_ Cáp điều khiển có lưới chống nhiễu gồm 6 ruột, mặt cắt danh định 2.5mm2.
    • Số ruột của cáp điều khiển từ 2-30 lõi.
    • A400: Nhôm bện tròn cấp 2, mặt cắt danh định 400mm2.

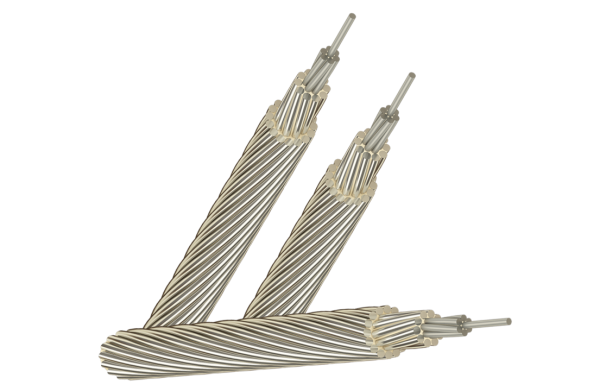

    • As 185/29_ Cáp lõi nhôm tiết diện 185mm2, lõi thép tiết diện 29mm2
    • AXV 120
    • AXV 4×120
    • ADSTA 3×35+1×25
    • ADSTA 3×300+1×240
    • AsV 150/24: Lõi nhôm 150mm2, lõi thép 24mm2
    • ABC 2×70
    • ABC 3×185
    • ABC 4×25

 Cách đọc ký hiệu trên dây điện CADISUN.





    • VCSF 1×1.0
    • VCSF 1×1.5
    • VCSF 1×2.5
    • VCSF 1×4.0
    • VCSF 1×6.4
    • Loại dây phổ biến: màu xanh, đỏ, đen, tiếp địa,..
VCTF 2×0.75 VCTF 3×0.75 VCTF 4×0.75 VCTF 5×0.75
VCTF 2×1.0 VCTF 3×1.0 VCTF 4×1.0 VCTF 5×1.0
VCTF 2×1.5 VCTF 3×1.5 VCTF 4×1.5 VCTF 5×1.5
VCTF 2×2.5 VCTF 3×2.5 VCTF 4×2.5 VCTF 5×2.5
VCTF 2×40 VCTF 3×40 VCTF 4×40 VCTF 5×40
VCTF 2×6.0 VCTF 3×6.0 VCTF 4×6.0 VCTF 5×6.0

Như vậy, với các ký hiệu trên, chúng ta có thể nhận biết và hiểu công dụng của các loại dây cáp điện để dễ dàng ứng dụng trong cuộc sống.
