CÁP ĐIỀU KHIỂN DVV

Nội dung chính

Toggle

1. Cáp điều khiển ( cáp tín hiệu) là gì?

Cáp điều khiển là một thiết bị cáp linh hoạt được thiết kế cho đo lường, kiểm soát hoặc quy định trong lĩnh vực của quá trình tự động hóa.

Cáp điều khiển là cáp tác động từ bộ nguồn phát đến hệ thống điều khiển của các thiết bị bên trong của các tòa nhà và ngoài ra nó còn được dùng cho các mạch điều khiển công nghiệp như trong các máy móc, máy công cụ, hệ thống và thiết bị kỹ thuật, đo lường, điều khiển, sưởi ấm và điều hòa không khí.

2. Cấu tạo cáp điều khiển (cáp tín hiệu)

Lõi dẫn:

Lõi bằng đồng hoặc nhôm hàm lượng cao và không có oxy được tôi và bện bằng chất cách nhiệt PVC, PE hoặc XLPE. Lõi dẫn được bện nén tròn hoặc kiểu nén Segments phù hợp với tiêu chuẩn quốc tế IEC 60228 hoặc theo tiêu chuẩn của khách hàng.

Vỏ bọc

Chất liệu làm vỏ bọc được làm từ Polyethylene liên kết ngang (XLPE) hoặc nhựa pholyvinyl chloride (PVC). Ở một số nơi, nhà sản xuất còn cung cấp dây cáp điện có vỏ bọc PVC bên ngoài và bên trong chứa axit halogen ít hơn 15% tổng khối khi được nung nóng đến 800ºC.

Lớp bọc lót (lớp phân cách)

Vật liệu cách điện được làm từ Polyethylene (PE) hoặc nhựa pholyvinyl chloride (PVC). Lớp cách điện cáp điều khiển còn bao gồm các lưới chắn toàn bộ hoặc riêng lẽ được sản xuất bằng nhôm hoặc đồng mạ thiếc được bện như là lá chắn.

Loại cáp được sản xuất cũng với đặc tính riêng biệt như sau:

• Bảo vệ cáp từ can thiệp với băng đồng hoặc băng nhôm.
• Bảo vệ cáp từ các lực cơ học với lớp sợi hoặc băng thép.
• Bảo vệ cáp từ trong điều kiện có lửa như chất chống cháy, chậm cháy hoặc không có khói và phát thải khí độc hại.
• Bảo vệ cáp từ mối mọt hoặc sự tấn công của côn trùng.

Tiêu chuẩn áp dụng

Hiện nay cáp điều khiển được áp dụng các tiêu chuẩn quốc gia và quốc tế về dây cáp để đảm bảo an toàn như TCVN 5935 -1995 hoặc TCVN 661; IEC 62067 (150KV),TCVN 60502. Tiêu chuẩn BS 5467 hoặc IEC 60502-1 được áp dụng để sản xuất loại cáp điều khiển có điện áp 600/1000v.

Một số kí hiệu nhận biết

Cu: ruột dẫn bằng đồng

Sb: lớp lưới đồng chống nhiễu cho cáp tín hiệu

Al: ruột dẫn băng nhôm

PVC: chất cách điện bằng PVC

XLPE: chất cách điện bằng XLPE

CV, CVV: dây cáp ruột đồng, lớp phân cách bằng PVC, bọc vỏ bằng PVC

CXV: dây cáp ruột đồng, cách điện bằng XLPE, bọc vỏ bằng PVC.

>>> Xem thêm: Cách đọc thông số các loại dây cáp điện CADI-SUN nhanh chóng, chính xác.

3. Các loại cáp điều khiển

Các cách phân loại cáp điều khiển ( cáp tín hiệu)

• Cáp điều khiển tín hiệu gồm có 2 loại đó là cáp điều khiển chống nhiễu và cáp điều khiển không chống nhiễu.
• Cáp được phân loại theo quy cách, chẳng hạn như 0.5mm2 x 6c (tiết diện của sợi dây là 05mm2 và 6c là 6+ hoặc sợi được quy định số rõ ràng từ 1-6, chiều dài của mỗi cuộn là 200m).

Đặc điểm nổi bật của cáp điều khiển

Cáp điều khiển được sử dụng rộng rãi trong truyền tải tín hiệu và điều khiển các thiết bị hệ thống điện tử hoặc hệ thống hóa bởi sở hữu nhiều ưu điểm nổi bật sau:

• Thiết kế thông minh, có khả năng truyền tải tín hiệu điều khiển và dữ liệu rất tốt. Cáp có thể truyền tải nhiều tín hiệu khác nhau trong cùng một hệ thống.
• Thiết kế giảm thiểu sự truyền tải tín hiệu một cách chính xác và ổn định qua đường truyền. Đồng thời giúp giảm thiểu tối đa sự nhiễu và giảm độ suy giảm tín hiệu, mang đến hiệu quả làm việc cao.
• Đươc làm từ chất liệu cao cấp từ đồng, nhôm, thép không gỉ đảm bảo độ bền và độ tin cậy cao. Có khả năng chịu lực và môi trường khắc nghiệt như độ cao, không bị nước thấm vào bên trong, đảm bảo tuổi thọ sử dụng dài lâu.
• Thiết kế đa dạng về kiểu dáng và cấu trúc, phù hợp với nhu cầu sử dụng của nhiều không gian khác nhau. Dây cáp có rất nhiều loại khác nhau như cáp điều khiển đơn, đôi, đa lõi hoặc có vỏ bọc chống cháy, chống nhiễu và cảm biến rất tốt.
• Cáp điều khiển thường có thiết kế đơn giản, thuận tiện cho quá trình lắp đặt và sử dụng. Dây cáp thường có màu sắc và nhãn dễ nhìn, giúp xác định và kết nối các mối nối dễ dàng, thuận tiện cho người dùng.
• Cáp điều khiển có tuổi thọ sử dụng cực cao, bởi được cấu tạo với chất liệu cao cấp, thiết kế chắc chắn. Từ đó giúp giảm thiểu tối đa sự cố hỏng hóc, tiết kiệm tối đa chi phí bảo dưỡng, thay thế mẫu sản phẩm.
• Được sản xuất trên dây chuyền công nghệ hiện đại, tuân thủ các tiêu chuẩn an toàn từ bộ quốc tế như IEC 60227, IEC 60245. Và cấp độ chống cháy đạt chuẩn IEC 60332-3.

4. Cáp điều khiển chống nhiễu

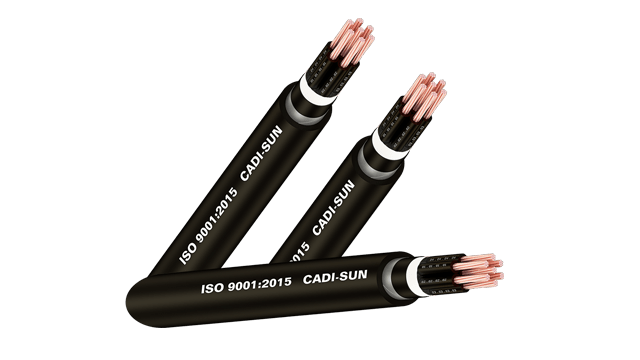

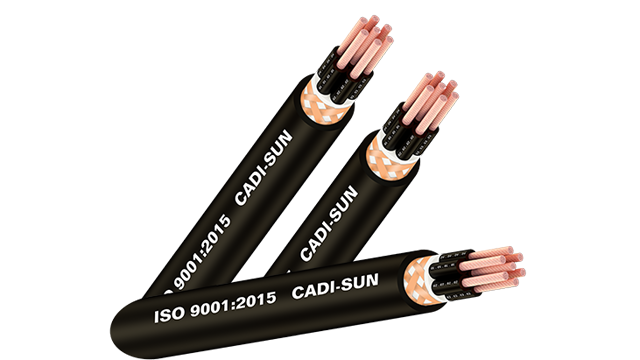

Cáp điều khiển chống nhiễu ( DVV/Sb _Cu/PVC/Sb/PVC thương hiệu CADI-SUN) thường có cấu tạo phức tạp. Cấu tạo của dây có thêm lớp lưới đồng chống nhiễu cho các khu công nghiệp có mức bức xạ cao.

Khi truyền xa bằng cáp điều khiển chống nhiễu, tín hiệu không bị yếu đi. Bên cạnh đó, lớp lưới đồng chống nhiễu giúp cho sợi cáp chắc hơn nhiều, có thể kéo căng mà không lo bị đứt cáp.

Mẫu dây cáp này thường có lớp chống nhiễu bằng sợi nhôm và một lớp lưới hoặc dây băng thép. Cấu tạo này giúp việc truyền tải tín hiệu được tốt hơn trong các điều kiện khí hậu không được thuận lợi

Cáp điều khiển không có lưới chống nhiễu (DVV_ Cu/PVC/PVC thương hiệu CADI- SUN) không có lớp đồng chống nhiễu. Do đó, khi dùng trong điều khiển nhiều sóng hỗn hợp có thể ảnh hưởng đến đường truyền. Dây thích hợp sử dụng trong môi trường ổn định, không có bức xạ.

Khác biệt dễ nhận thấy nhất giữa cáp điều khiển chống nhiễu và cáp điều khiển không chống nhiễu đó chính là sợi dây cáp chỉ có lớp vỏ PVC. Trong đó, một lớp giấy bọc để cố định các sợi dây điện thay vì nhôm mỏng và lưới.

5. Ứng dụng của cáp điều khiển

Với những đặc điểm nổi bật của cáp điều khiển, loại cáp được sử dụng phổ biến trong nhiều lĩnh vực khác nhau. Chẳng hạn như:

• Các công trình lớn cần truyền tín hiệu chính xác, đảm bảo an toàn cho thiết bị cũng như người sử dụng.
• Được dùng để truyền tín hiệu có tần số 50Hz với mức điện áp 0.6/1kV, được lắp đặt cố định dễ dàng, thuận lợi.
• Sử dụng trong các nhà máy sản xuất được trang bị hệ thống máy móc và các thiết bị hiện đại.
• Có thể được dùng trong hệ thống cầu trục, mang đến hiệu quả làm việc cực cao.
• Dùng nhiều trong hệ thống điều hòa hoặc hệ thống sưởi ấm, không lo bị quá tải, chập cháy điện, độ an toàn vô cùng cao.
• Sử dụng phổ biến trong công xưởng, nhà máy,… giúp truyền tín hiệu từ bộ nguồn đến hệ thống thiết bị.

6. Bảng giá cáp điều khiển CADI-SUN

Dòng cáp điều khiển Cadisun thường được sử dụng cho các hệ thống sản xuất tự động hóa, quy mô lớn, dự án bến cảng, sân bay,…

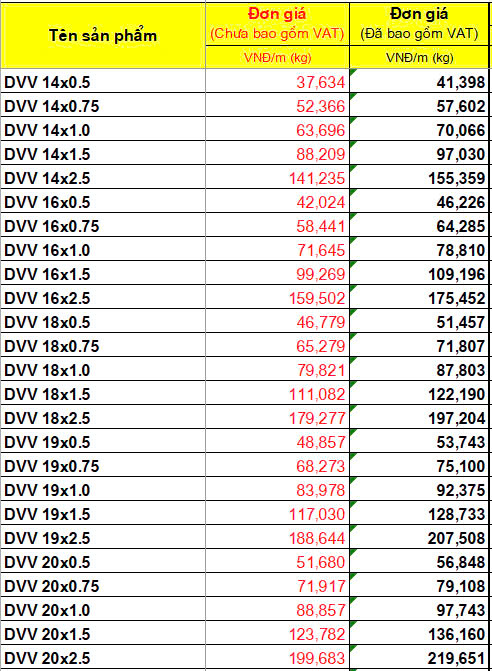

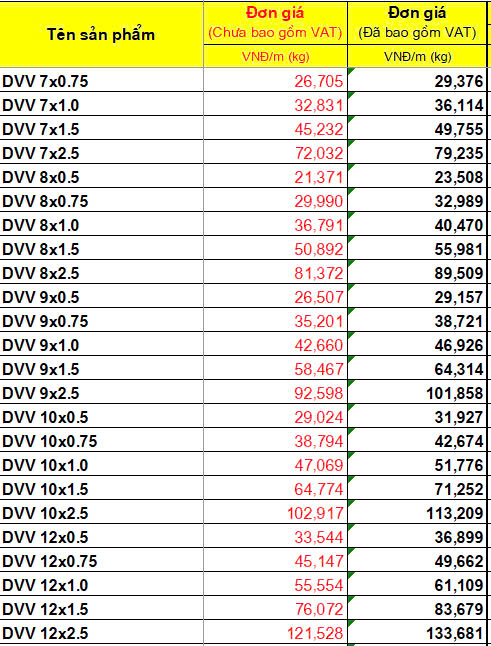

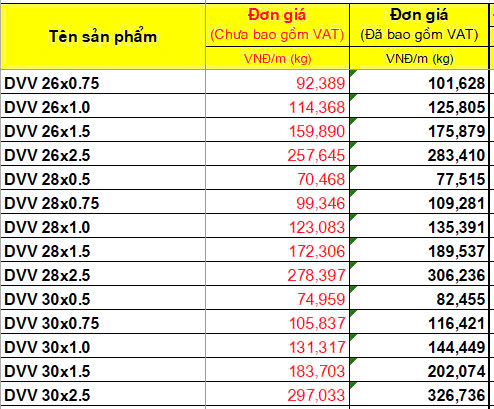

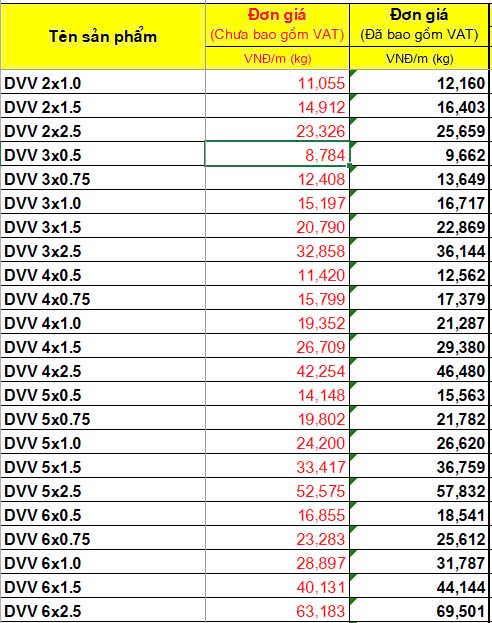

Thiết Bị Điện Hồng Anh cập nhật bảng giá mới nhất 2025  cáp tín hiệu thương hiệu dây cáp điện CADI-SUN dưới đây:

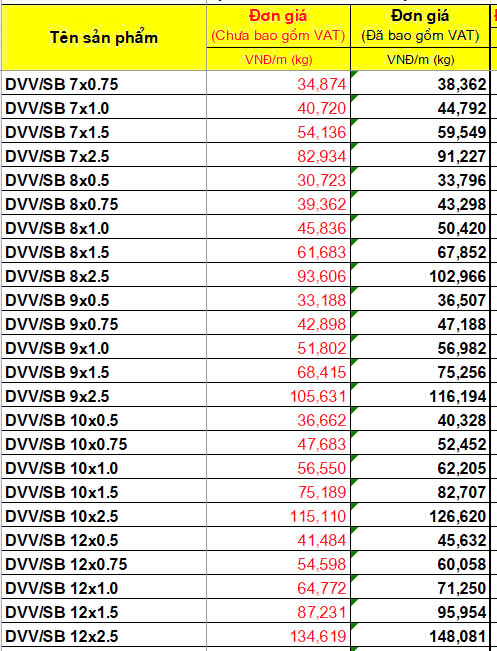

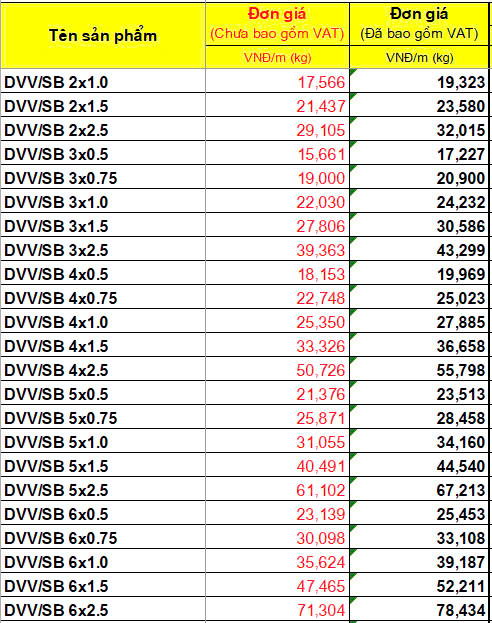

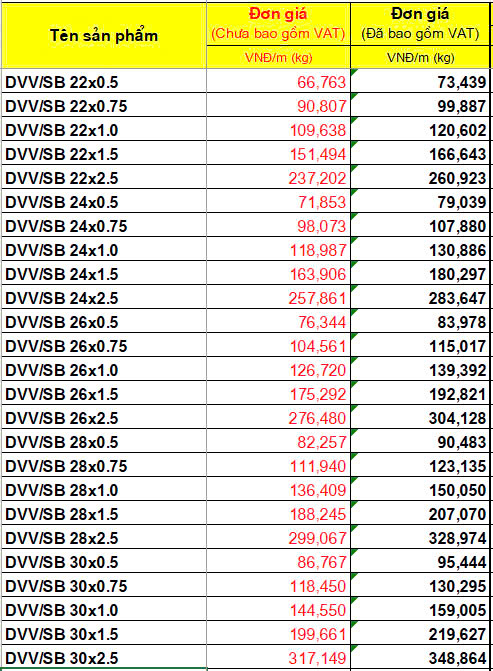

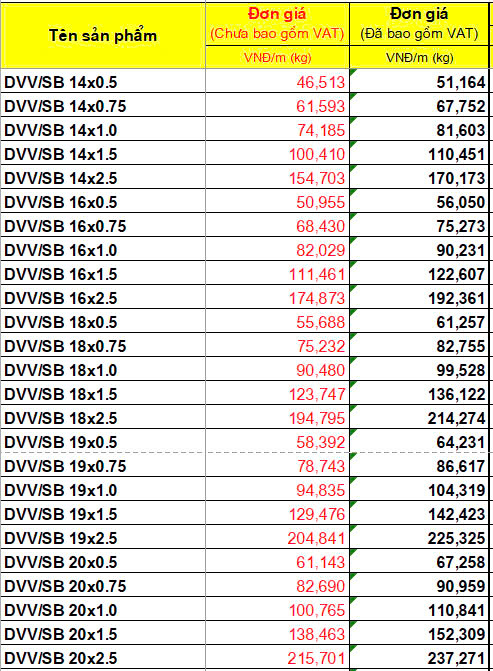

Cáp điều khiển chống nhiễu Cadisun đạt chuẩn TCVN 6610-7 (IEC 60227-7) kiểu 74, là sản phẩm chất lượng phục vụ cho việc truyền tải tín hiệu cho các thiết bị điều khiển từ xa. Bảng giá hiện hành của Cáp tín hiệu chống nhiễu như sau:

7. Cơ sở cung cấp cáp điều khiển (cáp tín hiệu) uy tín.

Thương hiệu CADI-SUN đang ngày càng khẳng định vị thế hàng đầu của mình trong ngành sản xuất dây cáp điện bằng uy tín, và chất lượng sản phẩm vượt trội. Sản phẩm “Dây điện tốt. Cáp điện bền” của CADI-SUN có chất lượng tương đương hàng ngoại nhập bởi nguồn vật tư, nguyên liệu sạch được nhập khẩu trực tiếp từ nước ngoài. Hệ thống dây chuyền, thiết bị hiện đại được đầu tư đồng bộ theo phương thức chuyển giao công nghệ của các nước tiên tiến trên Thế giới như: Đức, Pháp, Anh, Áo, Nhật Bản, Hàn Quốc… và được vận hành bởi đội ngũ kỹ sư có trình độ cao, giàu kinh nghiệm.

Với chính sách ưu việt của một đơn vị phân phối trực tiếp dây cáp điện thương hiệu CADI-SUN, CÔNG TY THIẾT BỊ ĐIỆN HỒNG ANH hân hạnh được cung cấp cho quý khách hàng và công trình xây dựng những sản phẩm dây cáp điện chất lượng tiêu chuẩn quốc tế, đa dạng, phong phú về mẫu mã và công năng sử dụng, dịch vụ nhanh chóng và trọn gói công trình.

Các đơn vị quan tâm vui lòng liên hệ với THIẾT BỊ ĐIỆN HỒNG ANH để được hỗ trợ tư vấn và báo giá.
