Tiêu chuẩn áp dụng
IEC 60502-1:2009
BS 6387

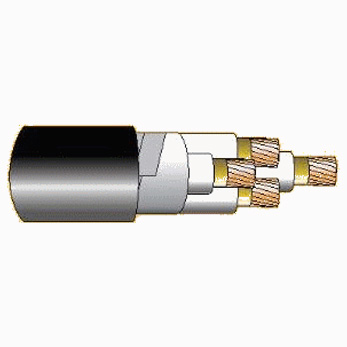

Cấu trúc / Vật liệu
Cấu trúc: Sợi đồng ủ mềm
Lõi bện tròn, không nén. Tuân theo Class 2- IEC 60228. Áp dụng cho tiết diện nhỏ hơn hoặc bằng 10mm2
Hoặc Lõi bện nén tròn. Tuân theo Class 2- IEC 60228. Áp dụng cho tiết diện trên 10mm2
Lớp chống cháy
Băng Mica theo tiêu chuẩn BS 6387 Cat C.W.Z
-Chỉ chịu lửa
-Chịu lửa trong điều kiện phun nước
-Chịu lửa trong trường hợp có và đập cơ học
Cách điện
Hợp chất XLPE
-Nhiệt độ làm việc 90oC
-Nhiệt độ ngắn mạch 250oC
Bện ghép lõi và lớp độn
Ghép lõi và độn không có vật liệu chống cháy
Vỏ bọc
Hợp chất PVC chống cháy (Fr-PVC) Hoặc hợp chất ít khói không sinh khí halogen (LSHF)
Dimensions, Weight (Nominal Values)
| Nominal Cross sectional Area | Approx. Conductor diameter | Insulation nominal thickness | Inner sheath nominal thickness | Wire armor nominal diameter | Tape armor nominal tape | Outer sheath nominal thickness | Approx. Overall diameter of cable | Approx. Weight of Cable | |||||||
| SWA | DSTA | SWA | DSTA | UnAr | SWA | DSTA | UnAr | SWA | DSTA | UnAr | SWA | DSTA | |||
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km | kg/km | kg/km |
| 1.5 | 1.56 | 0.7 | 1.0 | – | 0.9 | – | 1.8 | 1.8 | – | 13 | 18 | – | 200 | 520 | – |
| 2.5 | 2.01 | 0.7 | 1.0 | – | 0.9 | – | 1.8 | 1.8 | – | 14 | 19 | – | 270 | 610 | – |
| 4 | 2.55 | 0.7 | 1.0 | 1.0 | 0.9 | 0.2 | 1.8 | 1.8 | 1.8 | 16 | 21 | 19 | 340 | 720 | 530 |
| 6 | 3.12 | 0.7 | 1.0 | 1.0 | 1.25 | 0.2 | 1.8 | 1.8 | 1.8 | 17 | 22 | 20 | 440 | 970 | 640 |
| 10 | 4.05 | 0.7 | 1.0 | 1.0 | 1.25 | 0.2 | 1.8 | 1.8 | 1.8 | 19 | 25 | 22 | 630 | 1,220 | 870 |
| 16 | 4.65 | 0.7 | 1.0 | 1.0 | 1.6 | 0.2 | 1.8 | 1.8 | 1.8 | 21 | 27 | 24 | 850 | 1,640 | 1,110 |
| 25 | 5.9 | 0.9 | 1.0 | 1.0 | 1.6 | 0.2 | 1.8 | 1.8 | 1.8 | 25 | 31 | 28 | 1,250 | 2,190 | 1,570 |
| 35 | 6.9 | 0.9 | 1.0 | 1.0 | 1.6 | 0.2 | 1.8 | 1.9 | 1.8 | 27 | 34 | 30 | 1,650 | 2,690 | 1,980 |
| 50 | 8.0 | 1.0 | 1.0 | 1.0 | 1.6 | 0.2 | 1.9 | 2.0 | 1.9 | 30 | 37 | 33 | 2,180 | 3,330 | 2,540 |
| 70 | 9.8 | 1.1 | 1.2 | 1.2 | 2.0 | 0.2 | 2.0 | 2.2 | 2.1 | 35 | 43 | 39 | 3,050 | 4,730 | 3,520 |
| 95 | 11.4 | 1.1 | 1.2 | 1.2 | 2.0 | 0.5 | 2.1 | 2.3 | 2.2 | 40 | 47 | 44 | 4,110 | 5,990 | 5,000 |
| 120 | 12.8 | 1.2 | 1.4 | 1.4 | 2.5 | 0.5 | 2.3 | 2.5 | 2.4 | 44 | 53 | 49 | 5,140 | 7,720 | 6,160 |
| 150 | 14.2 | 1.4 | 1.4 | 1.4 | 2.5 | 0.5 | 2.4 | 2.6 | 2.5 | 49 | 58 | 53 | 6,310 | 9,110 | 7,450 |
| 185 | 15.8 | 1.6 | 1.4 | 1.4 | 2.5 | 0.5 | 2.6 | 2.8 | 2.7 | 54 | 63 | 59 | 7,870 | 10,970 | 9,150 |
| 240 | 18.1 | 1.7 | 1.6 | 1.6 | 2.5 | 0.5 | 2.8 | 3.0 | 2.9 | 61 | 70 | 65 | 12,220 | 13,730 | 11,690 |
UnAr = không có giáp; SWA = Giáp sợi thép mạ kẽm; DTSA = Giáp hai lớp băng thép
