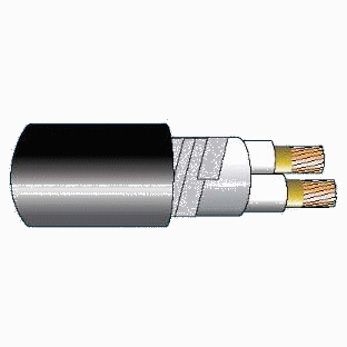

Cáp chống cháy theo IEC 60331-21, 0.6/1(1.2)kV, ruột đồng, 2 lõi, cách điện XLPE, không giáp

Giá : Liên Hệ

LIÊN HỆ NGAY

Tiêu chuẩn áp dụng

IEC 60502-1:2009

IEC 60331-21

Vật liệu: Sợi đồng ủ mềm

Lõi bện tròn, không nén. Tuân theo Class 2- IEC 60228. Áp dụng cho tiết diện nhỏ hơn hoặc bằng 10mm2

Hoặc Lõi bện nén tròn. Tuân theo Class 2- IEC 60228. Áp dụng cho tiết diện trên 10mm2

Lớp chống cháy

Băng Mica theo tiêu chuẩn IEC 60331-21

-Chống cháy

Cách điện

Hợp chất XLPE

-Nhiệt độ làm việc 90^oC

-Nhiệt độ ngắn mạch 250^oC

Bện ghép lõi và lớp độn

Ghép lõi và độn không có vật liệu chống cháy.

Vỏ Bọc

Hợp chất chống bén cháy (Fr-PVC) Hoặc hợp chất ít khói không sinh halogen (LSHF)

Tiết diện danh định	Đường kính lõi gần đúng	Chiều dày cách điện danh định	Chiều dày danh định bọc trong		Đường kính danh định sợi giáp	Chiều dày danh định băng giáp	Chiều dày danh định vỏ bọc ngoài			Đường kính cáp gần đúng			Trọng lượng cáp gần đúng
			SWA	DSTA	SWA	DSTA	UnAr	SWA	DSTA	UnAr	SWA	DSTA	UnAr	SWA	DSTA
mm²	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km
1.5	1.56	0.7	1.0	–	0.9	–	1.8	1.8	–	12	16	–	150	440	–
2.5	2.01	0.7	1.0	–	0.9	–	1.8	1.8	–	13	17	–	190	490	–
4	2.55	0.7	1.0	1.0	0.9	0.2	1.8	1.8	1.8	14	18	16	230	560	390
6	3.12	0.7	1.0	1.0	0.9	0.2	1.8	1.8	1.8	15	20	18	280	640	470
10	4.05	0.7	1.0	1.0	1.25	0.2	1.8	1.8	1.8	17	22	20	400	910	600
16	4.65	0.7	1.0	1.0	1.25	0.2	1.8	1.8	1.8	18	23	21	510	1,060	730
25	5.9	0.9	1.0	1.0	1.6	0.2	1.8	1.8	1.8	21	27	24	750	1,560	1,000
35	6.9	0.9	1.0	1.0	1.6	0.2	1.8	1.8	1.8	23	29	26	960	1,830	1,240
50	8.0	1.0	1.0	1.0	1.6	0.2	1.8	1.8	1.8	26	32	29	1,220	2,210	1,580
70	9.8	1.1	1.0	1.0	1.6	0.2	1.8	2.0	1.9	29	36	33	1,700	2,840	2,110
95	11.4	1.1	1.2	1.2	2.0	0.2	1.9	2.1	2.0	33	41	37	2,270	3,880	2,770
120	12.8	1.2	1.2	1.2	2.0	0.5	2.0	2.2	2.1	37	44	41	2,830	4,560	3,700
150	14.2	1.4	1.2	1.2	2.0	0.5	2.2	2.3	2.3	41	48	45	3,520	5,410	4,430
185	15.8	1.6	1.4	1.4	2.5	0.5	2.3	2.5	2.4	45	54	50	4,330	6,960	5,390
240	18.1	1.7	1.4	1.4	2.5	0.5	2.5	2.7	2.6	51	59	55	5,590	8,500	6,820
